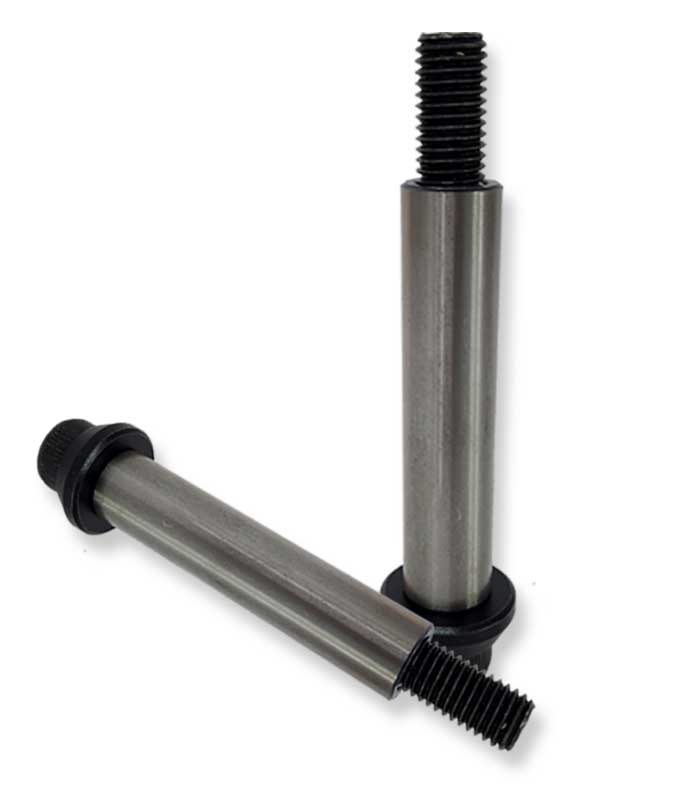

Borulu Askı Civatası
Spool Retainer / Retainer Bolt • Kalıp Stoplama Sistemi
Sac kesme ve form kalıplarında poliüretan veya çelik yayların güvenli strok sınırlamasını sağlayan, 16MnCr5 semente çeliğinden veya 4140 ıslah çeliğinden imal edilen, yüksek darbe mukavemetli borulu askı ve stoplama elemanı.
Standart Ölçü Tablosu & Stok Durumu

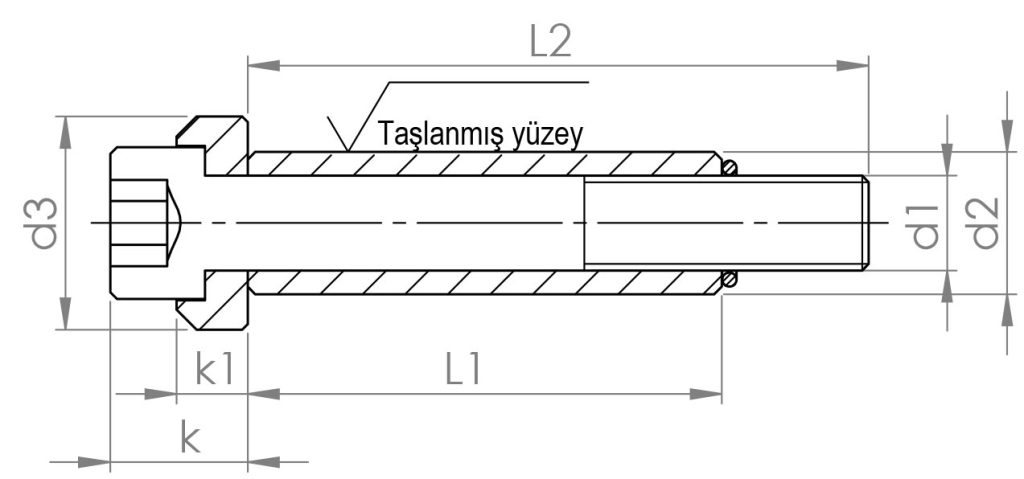

Kalıp yay kılavuzlama ve plaka bağlama borulu askı cıvataları ölçü matrisi
| d1 | d2 | d3 | k | k1 | L1 | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 30 | 35 | 40 | 45 | 50 | 55 | 60 | 70 | 80 | 90 | 100 | 110 | 120 | 140 | 150 | 160 | |||||
| M6 | 10 | 15 | 10 | 5,5 | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ◌ | ◌ | ◌ | ◌ |
| M8 | 12,5 | 19 | 13 | 6,5 | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ◌ | ◌ | ◌ |
| M10 | 15 | 23 | 15 | 7,5 | ◌ | ◌ | ◌ | ◌ | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ◌ | ◌ |
| M12 | 17,5 | 27 | 18 | 9 | ◌ | ◌ | ◌ | ◌ | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● |
| M16 | 23 | 34 | 24 | 11 | ◌ | ◌ | ◌ | ◌ | ◌ | ◌ | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● |
Yay Kılavuzlama ve Güvenli Stoplama
Kalıp pres strokunda yayların eksenel kaçıklık yapmasını engeller, plaka bağlantısını rijit ve dengeli tutar.
Yüksek Mukavemetli Çelik Gövde (4140 / 16MnCr5)
Yüksek frekanslı pres darbelerinde yorulma ve kopmalara karşı üstün mekanik dayanım sunar.
Zengin Boy Seçenekleri & Fason Üretim
M6'dan M16'ya 30 mm - 160 mm standart ölçülerin yanı sıra presinize özel boy ve diş adımlarında hızlı üretim.
- Sac kalıplarında sıyırıcı ve baskı plakalarının askı ve strok limit mekanizmaları.
- Poliüretan yay bloklarının emniyetli montajı ve merkezlenmesi.
- Enjeksiyon ve pres aparatlarında kademeli açılma ve emniyet stoplama sistemleri.
Koruyucu Ambalaj
Tüm parçalar korozyon önleyici özel koruyucu yağ ile kaplanarak mukavemetli kutularda sevk edilir.
Hızlı Kargo
Standart stoklu ürünlerde saat 15:00'e kadar onaylanan siparişler aynı gün anlaşmalı kargo veya ambarla gönderilir.
Kalite Belgeleri
Sevkiyat ile birlikte talep edildiğinde malzeme analiz ve sertlik ölçüm raporları dijital veya basılı temin edilir.
