DIN 6325 / 60-62 HRC Düz Tespit Pimi

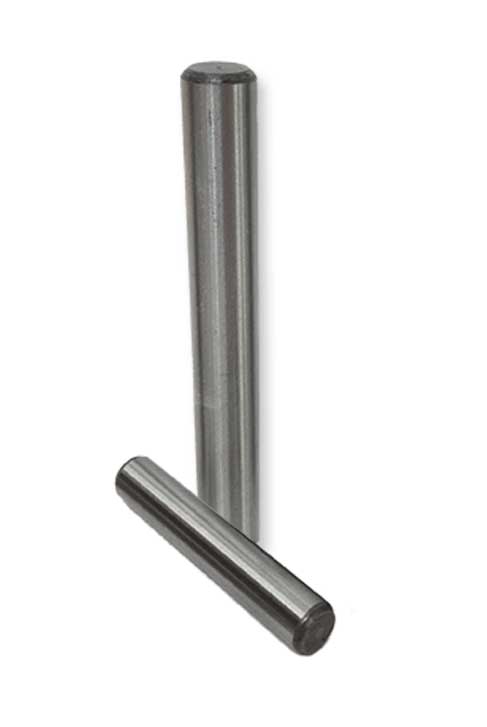

Fotoğraf 1
Fotoğraf 2

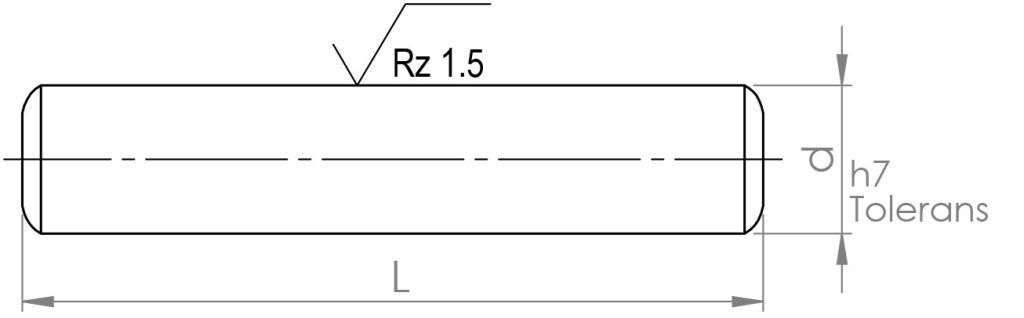

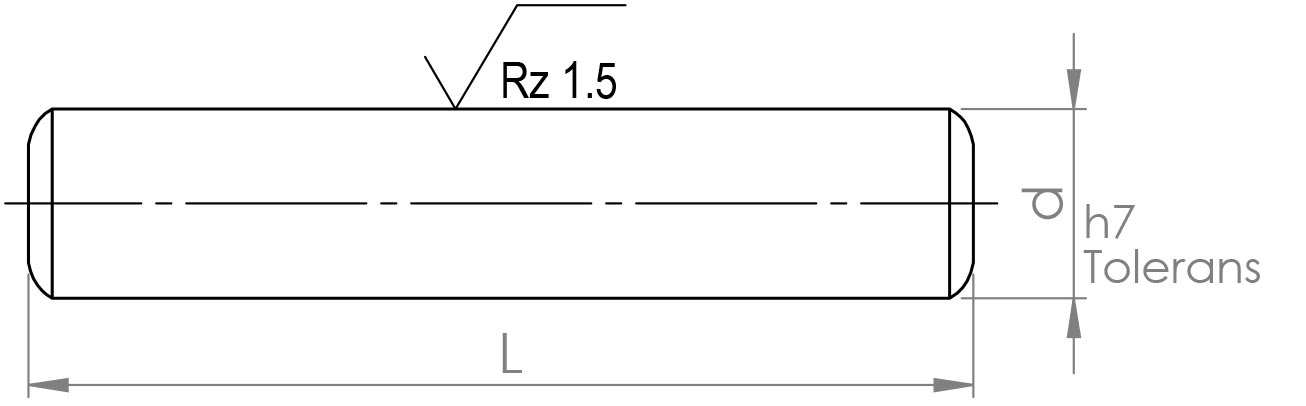

CAD Teknik Çizim
Görseli Tam Ekran İncele 2D / 3D CAD İste
Kalıp Elemanları & Pimler

Düz Tespit Pimi

Dowel Pin / Parallel Pin • DIN 6325 (60-62 HRC)

%100 Yerli Üretim Aynı Gün Kargo h8 / g6 Tolerans

DIN 6325 normuna tam uyumlu, 100Cr6 rulman çeliği veya 16MnCr5 semente çeliğinden üretilen, 60-62 HRC sertleştirilmiş, m6 hassas taşlama toleransına sahip yüksek hassasiyetli kalıp ve makina merkezleme pimi.

Standart DIN 6325 / ISO 8734
Malzeme 100Cr6 Rulman Çeliği (1.3505)
Sertlik 60 - 62 HRC (Tam Sertleştirilmiş)
Tolerans m6 Hassas Taşlama (±0.003 mm)
Uç Geometrisi Pah Kırılmış Eksenel Kılavuz Uç
Yüzey Taşlanmış & Parlatılmış (Ra ≤ 0.2 µm)
Teklif İste (RFQ) WhatsApp ile Sor 0212 613 12 15
EN 10204 3.1 Sertifika
CNC Hassas Taşlama
Özel Boy İmalatı

Standart Ölçü Tablosu & Stok Durumu

DIN 6325 / ISO 8734 normlarında m6 taşlama toleranslı tespit pimleri ölçü matrisi

Standart Stokta Özel İmalat
Pim Çapı (d):
7 Çap Ölçüsü
Parametre Kılavuzu: Tablo sütun sembollerinin teknik açıklamaları
d Pim Çapı (d) 5, 6, 8, 10, 12, 14, 16 mm
L1 Boy (Uzunluk) 10 mm - 150 mm Standart Boylar
Tol. Taşlama Sınıfı m6 Hassas Sıkı Geçme Toleransı
HRC Isıl İşlem 60 - 62 HRC Aşınma Direnci
Tolerans Sınıfı: d (m6 hassas taşlama)  |  Standart Boylar (L): 10 mm – 150 mm
Sağa kaydırılabilir
d L1
(h7)1015202530354045505560708090100120150
5●●●●●●●●●●●●●◌◌◌◌
6●●●●●●●●●●●●●◌◌◌◌
8●●●●●●●●●●●●●●●◌◌
10◌●●●●●●●●●●●●●●●◌
12◌◌●●●●●●●●●●●●●●◌
14◌◌◌◌●●●●●●●●●●●●●
16◌◌◌◌●●●●●●●●●●●●●
Tabloda aradığınız ölçüyü bulamadınız mı? Teknik Otomat olarak kalıp projenize özel metrik diş, şaft boyu ve kafa çaplarında fason üretim yapıyoruz.
Özel Ölçü Teklifi İste

Mikron Düzeyinde Hassas Merkezleme (m6)

Taşlanmış yüzeyi sayesinde kalıp plakalarının montaj ve demontajında sıfır boşluklu hassas eksenleme sağlar.

Tam Sertleştirilmiş 100Cr6 Rulman Çeliği

60-62 HRC sertlik değeriyle yüksek yanal kesme kuvvetlerine ve aşınmaya karşı maksimum direnç sunar.

Pahlı Giriş Ucu Kolay Montaj

İki uçtaki hassas radüs ve kılavuz pahı, hidrolik veya manuel çakma operasyonlarında delik zedelenmesini önler.

  • Pres kalıplarında üst ve alt plakaların mikron hassasiyetinde referanslanması.
  • Plastik enjeksiyon kalıplarında maça blokları ve kılavuz yataklarının sabitlenmesi.
  • CNC fikstürleri, indeksleme tablaları ve hassas makina montaj mekanizmaları.

Koruyucu Ambalaj

Tüm parçalar korozyon önleyici özel koruyucu yağ ile kaplanarak mukavemetli kutularda sevk edilir.

Hızlı Kargo

Standart stoklu ürünlerde saat 15:00'e kadar onaylanan siparişler aynı gün anlaşmalı kargo veya ambarla gönderilir.

Kalite Belgeleri

Sevkiyat ile birlikte talep edildiğinde malzeme analiz ve sertlik ölçüm raporları dijital veya basılı temin edilir.
