54-58 HRC / Hassas Taşlanmış Dayama Plakası

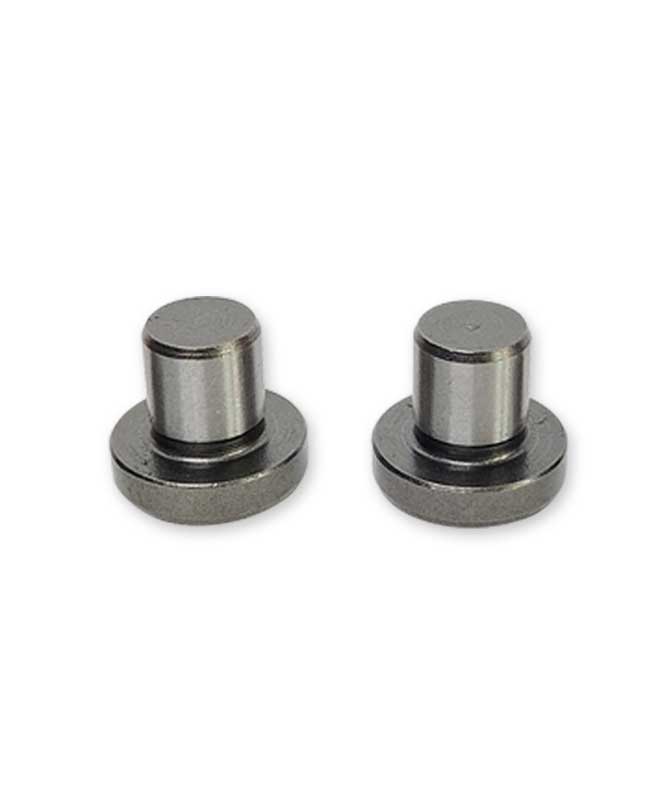

Fotoğraf 1
Fotoğraf 2

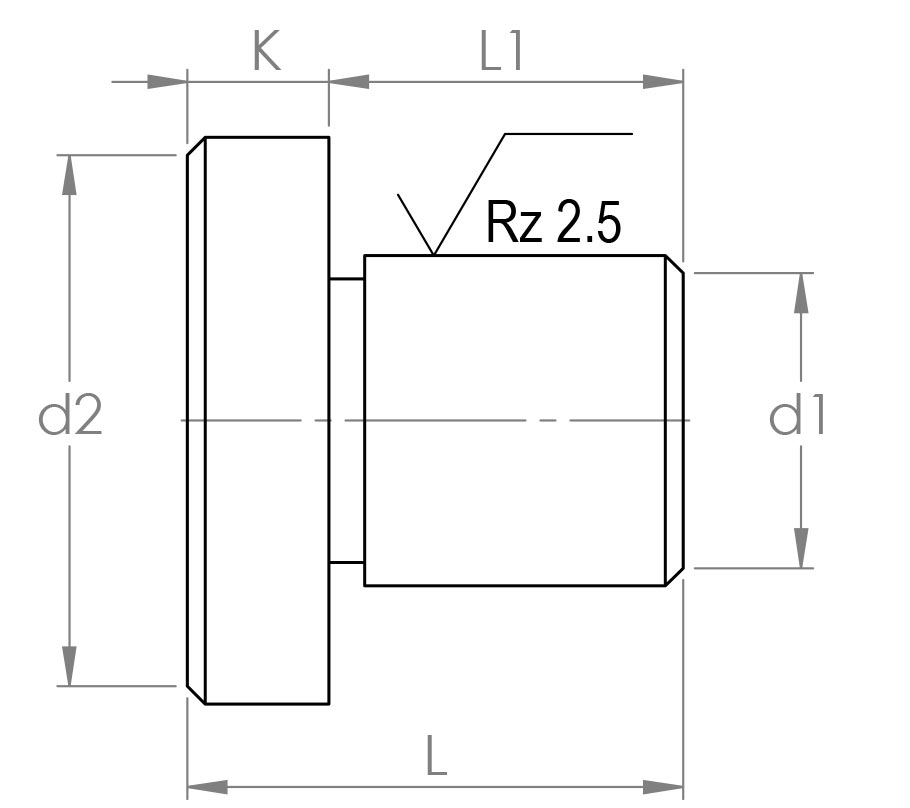

CAD Teknik Çizim
Görseli Tam Ekran İncele 2D / 3D CAD İste
Kalıp Elemanları & Plakalar

Dayama Plakası

Stop Plate / Retainer Plate • Pres ve Sac Kalıpları

%100 Yerli Üretim Aynı Gün Kargo h8 / g6 Tolerans

Progresif ve kesme sac kalıplarında şerit sac beslemesinin hassas konumlandırılması ve mekanik dayama yapılması için üretilen, yüzeyi sertleştirilmiş ve hassas taşlanmış kalıp dayama elemanı.

Kullanım Sac Kalıp Dayama ve Stoplama
Malzeme Islah Çeliği / Semente Çeliği
Sertlik 54 - 58 HRC Aşınma Direnci
Yüzey Satıh Taşlanmış Paralel Yüzeyler
Montaj Gömme Başlı / Civatalı Bağlantı
Özel İmalat Özel Ölçü ve Geometrilerde Üretim
Teklif İste (RFQ) WhatsApp ile Sor 0212 613 12 15
EN 10204 3.1 Sertifika
CNC Hassas Taşlama
Özel Boy İmalatı

Standart Ölçü Tablosu & Stok Durumu

Sac kesme ve progresif kalıplar için hassas dayama plakaları ölçü tablosu

Standart Stokta Özel İmalat
Kılavuz Çapı (d1):
2 Gövde Tipi
Parametre Kılavuzu: Tablo sütun sembollerinin teknik açıklamaları
d1 Kılavuz Çapı (d1) Ø8 ve Ø14 mm Montaj Çapı
d2 Dış Gövde Çapı 16 ve 24 mm Silindirik Gövde
B Dayama Genişliği 17 ve 21 mm Şerit Dayanma Yüzü
L1 Toplam Boy 12 ve 15 mm Gövde Yüksekliği
L2 Kademe / Dayama Boyu 5 ve 6 mm Hassas Dayama Payı
Temel Ölçüler: d1 (Kılavuz Çapı), d2 (Gövde Çapı), B (Genişlik), L1 (Boy), L2 (Kademe)
Sağa kaydırılabilir
d1d2BL1L2
Ø81617125
Ø142421156
Tabloda aradığınız ölçüyü bulamadınız mı? Teknik Otomat olarak kalıp projenize özel metrik diş, şaft boyu ve kafa çaplarında fason üretim yapıyoruz.
Özel Ölçü Teklifi İste

Hassas Şerit Besleme ve Konumlandırma

Sac kalıbında hatve adımını mikron hassasiyetinde tutarak çapak ve fire oranını minimize eder.

Yüksek Aşınma Direnci

Sertleştirilmiş yüzeyi, sac şeritlerin sürekli sürtünmesinde ezilme ve aşınmaya karşı uzun ömür sağlar.

Kolay Montaj ve Hızlı Değişim

Standart delik geometrisi sayesinde kalıp üzerinde hızlı bakım ve ayar imkanı tanır.

  • Progresif sac kesme, delme ve sıvama kalıplarında hatve dayama.
  • Otomatik rulo sac besleme sistemlerinde kılavuzlama ve ön durdurma.
  • Mekanik kalıp aparatları ve sac bükme fikstürleri.

Koruyucu Ambalaj

Tüm parçalar korozyon önleyici özel koruyucu yağ ile kaplanarak mukavemetli kutularda sevk edilir.

Hızlı Kargo

Standart stoklu ürünlerde saat 15:00'e kadar onaylanan siparişler aynı gün anlaşmalı kargo veya ambarla gönderilir.

Kalite Belgeleri

Sevkiyat ile birlikte talep edildiğinde malzeme analiz ve sertlik ölçüm raporları dijital veya basılı temin edilir.
